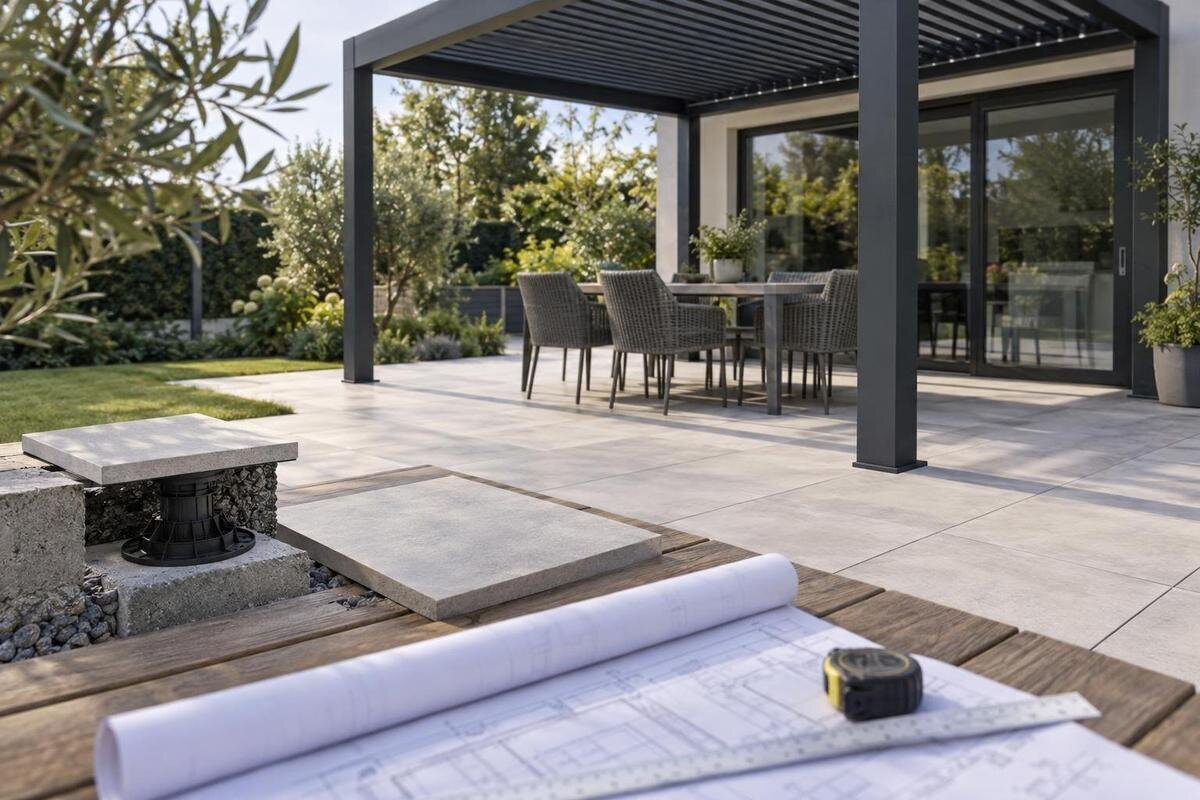

Slik planlegger du fundament til pergola på porselensheller
PERGOLA PÅ PORSELENSHELLER
En pergola på en terrasse med porselensheller kan se ut som et enkelt monteringsprosjekt, men hellene er bare den synlige delen av oppbygningen. Det som ligger under, avgjør hvor stolpeføttene kan forankres og om det finnes plass til fundamentene. Når bærepunkter, utsparinger og ferdig terrassenivå planlegges hver for seg, kan resultatet bli feilplasserte stolper, skadde heller eller vann som samler seg. Planen bør derfor samle pergolamodell, underlag, fundament, helleplan og høyder før kapping eller montering starter.
Avklar før bestilling 1
Forskjellen mellom terrassebelegg og bærende underlag
Det første skillet går mellom belegget du går på, og konstruksjonen som skal bære pergolaen. Porselensheller er et terrassebelegg, men det betyr ikke at de er egnet som feste for stolpeføtter. En stolpefot som står på en løs eller punktvis understøttet helle, kan påføre hellen og underlaget belastninger de ikke er dimensjonert for. Fugesand eller fugemasse binder heller ikke automatisk belegget sammen til et fundament. Pergolaens laster må føres videre til et bærende underlag gjennom en løsning som er vurdert for valgt modell og plassering. Heller og fuger bør derfor ikke regnes som en del av forankringen.
Oppbygningen under hellene betyr like mye som materialet på overflaten. Heller på justerbare terrasseføtter, heller på et avrettet lag og heller som er lagt på en støpt plate gir ulike forutsetninger. En betongplate kan være sammenhengende, ha skjøter eller kanter nær stolpepunktet eller ligge over andre lag; dette kan ikke avgjøres ved å se på terrassen ovenfra. Selv når hellene ligger på betong, må betongen og oppbygningen vurderes for innfesting. Hvis det finnes hulrom eller membran, kan et inngrep også påvirke avrenning eller tetting. Membranens plassering og overgangen til terrassens drenering bør derfor vises på detaljtegningen.
Kartlegg terrasseoppbygningen under hellene
Start med å finne ut hvordan terrassen faktisk er bygget opp, ikke med å bestemme størrelsen på åpningen i hellene. Noter om belegget ligger på justerbare terrasseføtter, et bærelag eller en støpt plate, og om det finnes andre sjikt mellom. Se etter byggetegninger, bilder fra leggingen og opplysninger om renner eller membraner. Eldre dokumentasjon kan være nyttig, men må sammenholdes med dagens terrasse fordi senere arbeider kan ha endret oppbygningen eller flyttet installasjoner. Hvis dokumentasjonen mangler, kan en nærmere undersøkelse utført av fagfolk være nødvendig. Skill mellom bekreftede opplysninger og antakelser, slik at det blir tydelig hva som fortsatt må avklares. Beskriv også hvilken del av terrassen opplysningene gjelder. Et bilde fra ett hjørne forteller ikke nødvendigvis hvordan alle stolpepunktene er bygget opp. Knytt derfor bilder og notater til plasseringer på en enkel skisse, og noter om opplysningene gjelder dagens belegg eller en tidligere terrasse. Det gjør materialet lettere å bruke ved befaring.
Be om en vurdering av lagene under hvert planlagt stolpepunkt, ikke bare en generell beskrivelse av terrassen. Hvis det finnes en plate, bør fagpersonen vite hvor den slutter, hvordan den er understøttet, og om tegninger sier noe om oppbygningen. Når du vurderer Premium Vinduer Pergola, oppgi modellnavnet i forespørselen og be om en tegning som viser stolpeplassering og godkjent forankring. Produktnavnet identifiserer modellen, men dokumenterer ikke i seg selv at en bestemt plate eller helle kan brukes som feste. Hvis tegningene avviker fra terrassen slik den faktisk er bygget, må avviket avklares før punktene settes ut. Del samme opplysninger med alle som skal måle eller legge belegget.
Avklar før bestilling 2
Fastlegg stolpepunktene før hellene kappes
Stolpepunktene må hentes fra tegningen for den konkrete pergolamodellen. Ta utgangspunkt i en målsatt plantegning, og skill mellom pergolaens ytre mål og den nøyaktige plasseringen av stolpeføttene. Når du bestiller tegninger til den ordinære pergolamodellen, be om at punktene og innfestingen er tydelig vist. Stolper bør ikke flyttes noen centimeter bare for å treffe en fuge eller unngå å kappe en helle, med mindre endringen er vurdert og godkjent for modellen. Hvis tegningen bare viser ytre mål, må avstanden mellom bærepunktene avklares før helleplanen fastlegges. Kontroller også hva målene viser: midten av stolpen, kanten av fotplaten eller pergolaens ytterkant. Disse målene må ikke brukes om hverandre når punktene merkes på terrassen. Marker hvilken side av tegningen som vender mot huset, slik at plasseringen kan overføres entydig til helleplanen og kontrolleres fra samme retning på stedet.
Kontroller plasseringen mot faste referanser som vegg, terrassekant, trinn, døråpning og sluk. Målene bør tas fra samme referanselinje, slik at tegning og terrasse kan sammenlignes uten gjetting. For hvert punkt må det være plass til stolpen, foten og monteringen, i tillegg til den planlagte overflateavslutningen. En smal rest av helle langs en stolpe eller et stort hakk ved en fuge kan være vanskelig å legge og utsatt for skade. Få derfor plantegningen og helleformatet vurdert sammen før kappelinjene merkes. Bruk en fast referanse som blir værende tilgjengelig gjennom arbeidet, og kontroller målene på stedet før kapping. Da er det mindre risiko for at avvik først oppdages når stolpene skal monteres.
Vurder fundamentet ut fra grunnforhold og modell
Fundamentet under hvert stolpepunkt må velges ut fra forholdene på stedet og kreftene den valgte pergolaen skal overføre. Grunnens fasthet, fyllmasser, terrengform, vannforhold og eventuelle frostbevegelser kan påvirke vurderingen. En eksisterende plate kan ha ulike egenskaper fra punkt til punkt, og nærheten til en kant eller mur kan være relevant. Værbelastning og modellens forankringsløsning må også inngå i fagpersonens vurdering. Det finnes derfor ikke ett fundamentmål som automatisk passer alle terrasser med porselensheller. Et forslag fra et annet prosjekt dokumenterer ikke at samme løsning fungerer her.
Be om at den som vurderer stedet, får både informasjon om underlaget og anvisningene for pergolamodellen. Premium Vinduer Bioklimatisk Pergola identifiserer en produktvariant, men produktnavnet angir ikke hvordan den skal forankres på akkurat din terrasse. Få avklart hvem som vurderer underlaget, hvem som prosjekterer fundamentet, og hvilke forutsetninger løsningen bygger på. Hvis terrassen består av flere lag, bør dokumentasjonen vise hvordan kreftene føres gjennom oppbygningen til det bærende underlaget. Dersom oppbygningen ikke kan bekreftes, må det avklares hvordan den skal undersøkes; antatte lagtykkelser er ikke et sikkert grunnlag for en fundamenttegning.
Avklar før bestilling 3
Tilpass utsparingene til stolpefoten og overflateavslutningen
En utsparing i en porselenshelle må tilpasses den godkjente stolpefoten og innfestingen, ikke bare bredden på stolpen som er synlig over terrassen. Fotplate, beslag, plass til montering og toleranser kan gjøre at åpningen må ha en annen form eller størrelse enn stolpens omriss. Samtidig bør åpningen ikke være større enn løsningen krever: En større åpning ned til underlaget gir ikke automatisk en bedre løsning og kan gjøre det vanskeligere å håndtere vann og smuss rundt foten. Plasseringen i forhold til fuge og hellekant påvirker også hvor mye materiale som står igjen. Flisleggeren trenger nøyaktige mål fra en godkjent tegning før hellene kappes. Vis utsparingen på helleplanen, ikke bare som et løsrevet mål ved siden av stolpetegningen. Da blir det tydelig om åpningen berører én helle eller flere, og hvilke kanter som må kappes. Vis hvert stolpepunkt på sin faktiske plass i fugemønsteret, også når selve stolpeføttene er like. Det gir flisleggeren et konkret grunnlag for å planlegge tilpasningen av hellene.
Avtal hvem som måler, kapper og avslutter kanten, og når arbeidet skal utføres. Et pent snitt løser ikke alene spørsmålet om hvordan fukt håndteres rundt stolpefoten, eller hvordan belegget kan bevege seg uten å presse mot konstruksjonen. En stiv utfylling eller en tilfeldig valgt fugemasse er ikke automatisk en dokumentert tetting. For den bioklimatiske pergolavarianten bør du be om en detaljtegning som viser åpning, fot og overflateavslutning samlet. La flislegger og installatør avklare overgangen mellom arbeidet sitt på forhånd, slik at ansvaret for måling og ferdigstilling er tydelig. Avklar også om foten og kanten skal være synlige etter montering, så en eventuell innkledning ikke skjuler punkter som må kunne kontrolleres.
Samordne ferdig høyde, fall og avrenning
Ferdig terrassenivå må planlegges samtidig med fundamenthøyden. Ta med tykkelsen på hellene og eventuelle lag under dem, høyden på stolpefoten og plasseringen stolpen skal ha når delene er montert. Hvis fundamentet avsluttes for lavt eller stikker for langt opp, kan det bli vanskelig å få stolpefot og terrasseoverflate til å møtes som planlagt. Mål derfor fra et kjent høydepunkt og oppgi nivået på ferdig terrasse, ikke bare terrenget før legging. Der utebelegget har fall mot sluk eller ytterkant, må avrenningen beholdes. En lokal forhøyning kan ellers lede vann inn mot stolpen eller bygningen. Når terrassen har fall, kan høyden ved ett stolpepunkt ikke uten videre brukes for alle. Merk høydene med hva de gjelder, for eksempel toppen av fundamentet eller overflaten på ferdig helle. En opplysning som bare sier «terrassehøyde», kan tolkes ulikt av den som støper og den som legger belegget. Få derfor de ulike nivåene vist hver for seg, slik at ingen må gjette hvilket sjikt et høydemål viser til.
Vertikale mål påvirker også passasjer, dørterskler, vinduer og møtet med fasaden. Sammenhold plasseringen med konstruksjonens planlagte høyde, og få avklart klaringer i tegningene før fundamenter eller dekke bygges. Ikke bruk helleoverflaten som eneste målestokk hvis underlaget heller; de ulike stolpepunktene kan ha forskjellige ferdige nivåer mens pergolaen skal følge en bestemt geometri. Noter både eksisterende høyder og planlagt ferdig nivå på plantegning eller snitt. Når du bruker produktoppføringen for Premium Vinduer Pergola til å identifisere modellen du spør om, oppgi terrassens fall og ferdige overflatehøyde i forespørselen.
Avklar før bestilling 4
Frittstående og veggmontert pergola har ulike bærepunkter
Valget mellom frittstående og veggmontert utførelse endrer hvilke bærepunkter som må undersøkes. En frittstående pergola overfører kreftene gjennom stolpene til fundamentene som er vist for modellen. En veggmontert løsning har i tillegg en forbindelse til bygningen, og den må vurderes mot den bærende veggen. Fasadebekledning eller dekorativ kledning er ikke automatisk et egnet festeunderlag. Stolpeføttene på terrassen trenger fortsatt en løsning som er vurdert for underlaget under hellene. Ikke anta at vegginnfesting gjør terrassedelen mindre viktig, eller at en stolpe kan fjernes uten at endringen er godkjent for modellen.
Med Premium Vinduer Veggpergola som aktuell modell må du avklare både veggforbindelsen og terrassepunktene i ett samlet oppsett. Oppgi det du vet om veggens oppbygning og tidligere inngrep til den som vurderer innfestingen, og be om en tegning som viser både fasadeforbindelsen og stolpepunktene. Se også plasseringen i sammenheng med vinduer, dører, renner og nedløpsrør, slik at disse ikke kommer i konflikt med monteringen. Hvis et hinder gjør at et stolpepunkt må endres, bør endringen vurderes mot hele forankringsløsningen, ikke bare løses ved å flytte terrassefoten.
Finn rør og kabler før du gjør inngrep
Fundamentarbeid kan komme nær skjulte føringer. Før utgraving eller boring må det avklares om det ligger dreneringsrør, sluktilkobling, kabler, varmekabler, belysning eller vannledninger ved stolpepunktene. En plan for uteområdet kan vise sluk uten å vise hvordan rørene går videre under bakken, og eldre installasjoner kan være mangelfullt dokumentert. Bruk tilgjengelige tegninger, og få ukjente forhold undersøkt av fagfolk før plasseringene låses. Marker tydelig hvilke føringer som er bekreftet, og hvilke som bare er antatt. En konflikt med et rør eller en kabel er ikke grunn til å flytte stolpen på egen hånd; en ny plassering må vurderes mot tegningen.
Ta også med adkomst for utstyr og håndtering av masser, særlig hvis hellene må løftes for å komme til underlaget. Avklar om eksisterende renner, drenering eller beplantning må beskyttes, og hvem som setter belegget tilbake når fundamentene er ferdige. Når du ber om underlag for den valgte bioklimatiske modellen, kan du legge ved et situasjonskart med stolpepunkter, sluk og kjente føringer. Ikke marker ukjente rør som om de var lokalisert; vis usikkerheten og få den undersøkt. Slik kan fundamentplasseringen vurderes i sammenheng med avløp og installasjoner før arbeidet begynner.
Avklar før bestilling 5
Avtal rekkefølge og ansvar mellom fagene
Hvis terrassen ikke er ferdig, kan fundamentplassering og helleplan samordnes før belegget legges. Det betyr ikke at samme rekkefølge passer på alle byggeplasser: Noen løsninger krever at fundamentene etableres først, mens andre må kobles til en eksisterende konstruksjon. Det viktige er at fundamenttegning, stolpeplassering og ferdig høyde er avklart før hellene bestilles eller kappes. På en ferdig terrasse bør arbeidene planlegges slik at hellene som berøres, kan tas opp og legges tilbake etter den avtalte metoden. Avklar også hvor de skal oppbevares, og om de kan brukes om igjen. Ikke baser prosjektet på å bore gjennom en helle uten å undersøke oppbygningen.
Sett opp en ansvarsfordeling mellom leverandør, installatør, fagpersonen som vurderer underlaget, og den som legger hellene. Avklar hvem som måler stolpepunktene på stedet, hvem som kontrollerer målene mot tegningen, og hvem som bestiller utskjæring og avslutter fuger eller kanter. For veggpergolaen fra Premium Vinduer bør vegg- og terrassearbeidene samordnes før plasseringene fastlegges, slik at forbindelsen til veggen og stolpeføttene følger samme plan. Hvis målene ikke stemmer når arbeidet starter, få en ny avklaring før noen tilpasser sin del. Da slipper fagene å arbeide etter ulike referanser. Beskriv også omfanget av arbeidene når du innhenter tilbud. Opptak av heller, fundamentarbeid, kapping og tilbakelegging bør være tydelig fordelt, slik at ingen legger til grunn at en annen utfører avslutningen rundt føttene. Avtal når den som legger belegget, skal overta etter fundamentarbeidet, og hva som da skal være ferdig. På en eksisterende terrasse er det særlig nyttig å skille mellom montering av selve pergolaen og arbeidet med å sette terrasseoverflaten tilbake.
Tegningene bør vise fundament, åpninger og ferdig nivå
Samle beslutningene i dokumenter som kan brukes under byggingen og ved senere vedlikehold. Be om en målsatt plan med stolpepunkter, et snitt som viser høyden mellom fundament og ferdig overflate, og en detalj av stolpefot, forankring og utsparing. Dokumentasjonen bør også angi hvilket underlag løsningen forutsetter, og hvem som har vurdert det. Legg ved helleformat, fugemønster, fall og kjente installasjoner, slik at tegningen tar hensyn til terrassen i stedet for å vise et generisk oppsett. Bruk samme faste referanser i tegning og måling på stedet. Hvis mål endres etter befaring, få oppdaterte tegninger før hellene kappes eller fundamentene etableres.
Ved overlevering bør den faktiske plasseringen sammenholdes med planen: Stolpene skal stå der tegningen viser, og ferdig nivå og avslutning skal stemme med den avtalte detaljen. Be om at eventuelle avvik beskrives og vurderes av ansvarlig fagperson før de bygges inn eller dekkes til. Kontroller også at vann kan renne i planlagt retning, at hellene ligger som tiltenkt rundt åpningene, og at overflaten ikke er presset mot en fot på en måte tegningen ikke viser. Ta vare på plantegningen og bilder av lag som blir skjult. Da finnes det et nyttig grunnlag hvis terrassen eller pergolaen senere skal undersøkes.
Vanlige spørsmål
Kan stolpeføttene festes rett i porselenshellene?
Porselensheller bør ikke regnes som festepunkt for pergolaen. Forankringen må føres til et underlag som er vurdert for konstruksjonen og stedet. Få avklart hvordan løsningen skal føres gjennom eller forbi belegget før du bestiller utsparinger.
Må alle hellene rundt stolpene byttes?
Ikke nødvendigvis. Om hellene kan tas opp og legges tilbake, avhenger blant annet av hvordan de er montert, og om de kan tilpasses uten å skades. Avklar med den som legger belegget hvilke heller som må tas opp, kappes eller erstattes.
Hvor stort fundament trenger en pergola på porselensheller?
Det finnes ikke ett mål som passer alle terrasser. Fundamentet må vurderes ut fra den valgte modellen, grunnforholdene, oppbygningen under hellene og plasseringen. Be om en vurdering for det aktuelle stedet framfor å bruke mål fra et annet prosjekt.
Bør stolpene stå rett over fugene?
Fugene bør ikke bestemme stolpeplasseringen. Følg modellens dokumenterte plassering av bærepunktene, og planlegg deretter helleformat og utsparinger rundt dem. En endring av stolpepunktet må vurderes mot forankringsløsningen.
Kan pergolaen monteres etter at terrassen er ferdig?
Det kan være mulig, men framgangsmåten avhenger av hvordan terrassen er bygget opp og hvor fundamentene skal ligge. Hellene kan måtte tas opp for å undersøke underlaget eller etablere fundamenter. Ikke legg til grunn at det er tilstrekkelig å bore gjennom belegget.
En terrasse med porselensheller kan gi en pen overflate under pergolaen, men de synlige hellene bør ikke bestemme hvor konstruksjonen skal bæres. Begynn med underlaget og dokumenterte stolpepunkter; tilpass deretter helleplan, utsparinger, høyder og avrenning til den vurderte løsningen. Når modelltegningen, fundamentvurderingen og arbeidet til de ulike fagene bygger på de samme målene, blir det enklere å unngå improviserte kutt og feilplasserte fester.
