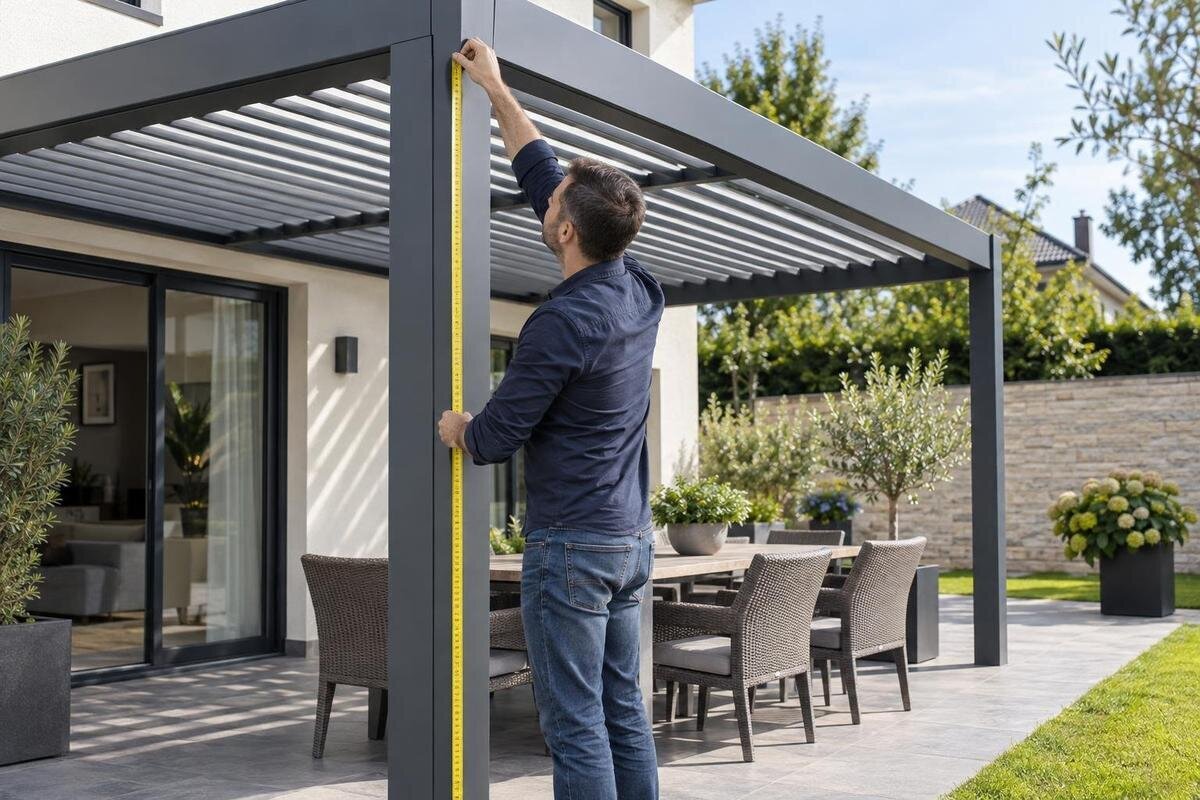

Slik finner du riktig høyde på pergolaen
Pergolaplanlegging
En pergola kan ha god høyde på papiret og likevel virke lav akkurat der du går inn. Det kan skyldes at målet er tatt fra feil gulvnivå, at takets bevegelige deler ikke er vist, eller at taklinjen bryter med fasaden. Her får du en metode for å sammenligne dette i et målsatt snitt.
Et målsatt snitt viser høydene
Pergolaen kan ha god høyde over deler av terrassen, men likevel kjennes lav ved inngangen eller få en lite gjennomtenkt avslutning mot huset. Derfor bør høyden vurderes i et snitt fra fasaden og ut til ytterkanten, ikke bare i en plantegning ovenfra. Et snitt er en tegning som viser konstruksjonen som om den var skåret gjennom, slik at høydene kan leses fra siden. Snittet viser høyden over ferdig terrasse, undersiden av faste deler, takets øverste punkt og plassen de bevegelige delene trenger. Dette er forskjellige mål. En oppgitt totalhøyde sier ikke alene hvor mye fri høyde du får under konstruksjonen, eller om taket kan bevege seg innenfor høyden du har satt av. Tegningen bør også angi hvilken retning snittet viser, slik at høyden ved veggen ikke forveksles med høyden ved forkanten.
Plasseringen av snittet bør følge den faktiske bruken. Et snitt gjennom den vanlige passasjen viser én ting; et snitt over terrassedøren eller langs ytterkanten kan avdekke en annen begrensning. Har flaten nivåforskjeller, kan ett snitt være for lite. Tegn inn husveggen, åpninger, terrasseflate, stolper og takprofil i samme bilde, og be om målsatte snitt der høyden faktisk endres. Da ser du om målene bygger på eksisterende terreng, planlagt belegg eller et annet referansepunkt. Før du sammenligner alternativer, bør tegningene bruke samme referansehøyde. Noter om nivåene er oppmålte eller planlagte, og bruk samme måleenhet i alle skisser. Ellers kan to tilsynelatende like mål gi et misvisende inntrykk av romfølelsen.
Mål fra ferdig gulvnivå
Start med overflaten du skal gå på når prosjektet er ferdig. Eksisterende platting eller terreng kan ligge lavere enn det planlagte gulvet hvis du skal legge nytt dekke, avrette eller bygge opp underlaget. Tegn derfor inn ferdig gulvnivå før du vurderer avstanden til taket. Hvis overflaten heves, blir den frie høyden tilsvarende mindre når taket står på samme sted. Dette gjelder også hvis bare en del av terrassen får ny overflate. Mål ved døren og der pergolastolpene skal stå, og noter om terrassegulvet møter terskelen på samme nivå eller om det er en høydeforskjell. Dagens måling alene viser ikke nødvendigvis sluttresultatet.
På en terrasse med fall eller flere platåer må høyden knyttes til konkrete punkter, ikke til et gjennomsnitt. Vis nivået ved veggen, ved ytterkanten og der gulvforholdene endrer seg. Den minste målte avstanden mellom gulvet og den laveste aktuelle takdelen viser hvor fri høyde blir minst, men de andre punktene må også være synlige. Oppgi hvorfra hver vertikale dimensjon måles, og sørg for at ferdig gulvlinje er markert i snittet. Skriv også om nivåene er prosjekterte eller oppmålte, slik at det er tydelig hvilke mål som bygger på planene og hvilke som er målt på stedet. Da unngår du å lese et mål fra grunnflaten som om det var målt fra overflaten du skal bruke.
Slik definerer du fri høyde under pergolaen
Fri høyde er avstanden fra ferdig gulv til den laveste delen som kan komme over passasjen. Det kan være undersiden av en fast bjelke, en takprofil eller en bevegelig komponent i en bestemt stilling. Mål derfor ikke bare opp til toppen av konstruksjonen eller undersiden av den delen som ser mest fremtredende ut på et bilde. Marker nøyaktig hva målet gjelder, og hvor det gjelder: ved inngangen, under en bjelke, langs kanten eller midt i gangsonen. En stolpe kan påvirke sikt og ferdsel, men den er ikke det samme som fri høyde over en passasje. Flere tydelige målepunkter gjør tegningen mer nyttig enn ett tall kalt høyde.
Tenk gjennom bevegelsene på terrassen, ikke bare hvor mange personer som skal sitte der. Du kan gå inn med et serveringsbrett, trekke ut en stol, bære noe høyt eller åpne en dør under taket. Noter hvilke ruter som bør være frie, og vurder høyden på hvert sted. Skill mellom plassen du trenger i daglig bruk, og plassen du trenger når større gjenstander skal bæres inn eller ut. En høyde som virker romslig over bordet, sier ikke nødvendigvis noe om passasjen fra terrassedøren. Marker derfor gjerne gangruten på plantegningen og de tilhørende høydepunktene i snittet. Be om at målene sammenholdes med den laveste faste delen og relevante takstillinger. Det finnes ikke ett frihøydemål som passer alle terrasser og brukere; behovene ved en inngang kan være annerledes enn over et sitteområde. Hvis du innhenter mål for Premium Vinduer Pergola, be om at fri høyde vises tydelig for den løsningen du vurderer.
Plass til takets bevegelse
Et bevegelig tak må vurderes gjennom hele bevegelsen, ikke bare når det er lukket. Avhengig av konstruksjonen kan deler rotere, skyves eller legges i en annen posisjon. Dette er generelle muligheter, ikke en beskrivelse av en bestemt modell; snittet for den valgte løsningen må vise hva som faktisk skjer. Ulike stillinger kan påvirke hvor takets laveste punkt befinner seg, og hvilken del av rammen som blir høyest. Be derfor om en tegning som viser de stillingene som påvirker fri høyde eller møtet med fasaden. Hvis illustrasjonen bare viser én stilling, er det vanskelig å se om de bevegelige delene passer innenfor høyden du har avsatt.
Skill mellom takhøyde, fri høyde og bevegelsesrom når du leser tegningen. Spør om oppgitt høyde gjelder den faste rammen, taket i lukket stilling eller den høyeste posisjonen under betjening. Komponenter som bygger under rammen, bør også vises hvis de inngår i løsningen. For en bioklimatisk løsning som Premium Vinduer Bioklimatisk Pergola bør snittet og målene gjelde akkurat konfigurasjonen du vurderer, ikke bare en generell illustrasjon. Da kan du sammenligne takets bevegelse med passasjen og husets åpninger på samme tegning, uten å blande sammen totalhøyde og klaring under taket.
Se pergolahøyden mot husets fasade
Sammenlign pergolaens overkant med linjene som allerede deler opp fasaden. Takfot, gesims, vindusoverkanter, terrassedør og eventuelle rekkverk gir konkrete referanser når du vurderer om pergolaen passer til huset. Det betyr ikke at pergolaen må flukte med en av disse linjene; poenget er å se forholdet før du bestemmer deg. En lav plassering kan oppleves trang nær døren, mens en høy plassering kan virke løsrevet fra fasaden eller påvirke utsikten. Vurder derfor både den ytre høyden og hvor langt ned konstruksjonen kommer i synsfeltet. Se på taklinjen fra terrassen og innenfra boligen, både sittende og stående. Bruk de plassene du faktisk oppholder deg på, som spisebordet inne eller sittegruppen ute. Noter om det er pergolaens overkant, underside eller begge deler som virker dårlig plassert. Det gjør det lettere å forklare hva du ønsker å endre, uten å bruke en vag beskrivelse som at pergolaen virker for stor. En fasadetegning eller et bilde med inntegnet høyde gir et bedre sammenligningsgrunnlag enn et perspektivbilde alene.
For en løsning ved husveggen bør vinduer og dører tegnes inn i riktig størrelse og høyde, ikke bare vises som en enkel veggflate. Da ser du om takets kant kommer over en åpning, endrer utsynet fra rommet eller virker tett på andre fasadedetaljer. Ikke bruk vinduets overkant som teknisk mål for innfesting; det er en visuell referanse, mens plasseringen må avklares for den aktuelle fasaden og løsningen. For Premium Vinduer Veggpergola bør veggkanten, undersiden og ytterkanten vises med mål i samme snitt. Det gjør det enklere å vurdere hvordan høyden oppleves både ute på terrassen og fra huset.
Vis vegg og ytterkant i samme snitt
En veggmontert og en frittstående pergola kan gi ulike høydebilder selv om terrasseflaten er den samme. I et snitt ved veggen må du se både høyden der taket møter eller ligger nær fasaden, og høyden ved ytterkanten. I et frittstående snitt er det viktig å få fram taklinjen over området du bruker, sammen med stolpenes plassering. En plantegning kan vise avstanden til veggen, men ikke den vertikale forskjellen. Ikke anta at to sider har samme høyde, eller at en konstruksjon ved huset automatisk danner en lukket overgang. Tegningen bør vise hvilke deler som hører til pergolaen, hvilke som hører til huset, og om det er en åpning mellom dem.
Målene bør angi overside og underside ved hver relevant kant, og identifisere eventuelle overganger som inngår i tilbudet. Hvis fasaden er ujevn eller terrassen har flere nivåer, må også dette synes i grunnlaget for plasseringen. Ikke trekk en monteringshøyde ut fra et bilde av et tilsvarende hus; fasadens oppbygning og den valgte konstruksjonen kan være annerledes. Når du spør om veggpergolaen fra Premium Vinduer, avklar hvilke mål og hvilken veggtilslutning som gjelder for prosjektet. Tekniske spørsmål om festet til fasaden bør tas med leverandøren eller en kvalifisert fagperson.
Ta med tilbehør i høydevurderingen
Planlegger du skjermer, belysning eller annet tilbehør, bør det inn i høydevurderingen før tegningen godkjennes. En del som plasseres under en bjelke, kan redusere fri høyde; andre deler kan bygge ut fra siden eller kreve plass for betjening. Dette er ikke gitt for alle modeller eller konfigurasjoner, så skill mellom det du faktisk har valgt, og muligheter som bare vises i inspirasjonsbilder. Tegn inn dimensjonene til aktuelt tilbehør i riktig posisjon, og se om det påvirker ganglinjen, døråpningen eller takets bevegelsesrom. Hvis du først vurderer tilbehør senere, noter det som et uavklart valg i stedet for å regne med at det får plass.
En samlet snittvisning med det tilbehøret som faktisk inngår, gir et bedre grunnlag enn separate produktbilder. Avklar også hva som er tilvalg, slik at en senere endring ikke overses i vurderingen av fri høyde eller fasadens uttrykk. Ikke gå ut fra at tilbehør som passer til én pergola, kan brukes på en annen. Når du undersøker den bioklimatiske pergolaen fra Premium Vinduer, spør hvilke valg som er aktuelle for den konkrete konfigurasjonen, og be om mål for tilbehøret du vurderer. Da kan du sammenligne høyden på løsningen du planlegger å bruke, ikke bare en grunnversjon.
Slik leser du høydene i tilbudstegningen
En tilbudstegning bør gjøre hvert høydebegrep mulig å kontrollere uten gjetting. Se etter en markert linje for ferdig terrasse, mål fra denne linjen til undersiden av rammen og en separat angivelse av totalhøyden. Hvis taket beveger seg, bør tegningen vise hvilken stilling hvert mål gjelder. Be også om snitt i riktig retning og på stedet der passasje, dør eller nivåforskjell gjør høyden viktig. En plantegning kan vise plassering og mål i plan, men den kan ikke alene vise fri høyde. Hvis du bare får ett høydetall, må det avklares hvilken flate og hvilken del av pergolaen tallet viser til. Det bør være mulig å følge målstreken fra startpunkt til sluttpunkt.
Kontroller at tegningens forutsetninger stemmer med løsningen du sammenligner: modell, taktype, plassering ved eller fra veggen og ferdig gulvnivå. Se om målet i teksten og målstreken i snittet faktisk viser det samme. Det kan også være nyttig å notere hvilken versjon av tegningen du vurderer, så eldre mål ikke blandes med en senere endring. En illustrasjon viser utseendet, men erstatter ikke målsettingen. Hvis du ber om en tegning for den ordinære pergolamodellen fra Premium Vinduer, spesifiser hvilket terrassenivå og hvilken fri høyde tegningen skal vise. Da blir et generelt katalogmål ikke forvekslet med målet som gjelder hos deg.
Sammenlign høydealternativer på samme grunnlag
Når du sammenligner to høydealternativer, legg dem inn i samme snitt med samme gulvlinje, fasade, åpninger og takstilling. Hvis både gulvnivå og pergolahøyde endres mellom tegningene, blir det vanskelig å se hva som skaper forskjellen. Noter totalhøyde, fri høyde og hvor takets høyeste eller laveste del befinner seg i hvert alternativ. Sammenlign også hvordan taklinjen møter vinduer og takfot, og hvilken plassering som gir passasjen du trenger. Hensikten er ikke å finne ett ideelt tall, men å gjøre de praktiske og visuelle avveiningene tydelige før du velger. En liten tabell ved siden av tegningene kan holde målene adskilt og gjøre forskjellene lettere å lese.
Bruk samme metode hvis du vurderer ulike takløsninger. En annen konstruksjon kan ha en annen profil eller bevegelsesbane, så be om mål for hvert konkret valg. For en sammenligning der den bioklimatiske modellen fra Premium Vinduer inngår, bør tegningen vise konfigurasjonen du faktisk vurderer, ikke bare produktbetegnelsen. Noter modell og takvalg ved hvert snitt. Skill også mellom høyden du trenger for bruk, og høyden du foretrekker visuelt. Hvis begge alternativene gir ønsket passasje, kan forholdet til vinduer og takfot få større vekt i valget. Hvis bare ett alternativ gir klaringen du trenger, bør den forskjellen komme tydelig frem i sammenligningen. Skriv en kort begrunnelse ved hvert alternativ, for eksempel hvilken gangrute eller fasadelinje det passer best til. Da blir vurderingen lettere å forstå når du senere ser på tegningene igjen. Få tall uten tydelig referanse til ferdig gulv eller takstilling forklart før du sammenligner dem.
Sammenhold tegningen med terrassen
En tegning kan bygge på et gulvnivå eller en plassering som ikke stemmer med terrassen. Før du bestemmer deg, kan du markere noen av høydene visuelt på stedet, for eksempel med en midlertidig tapemarkering på veggen eller en målestrek på et bilde. Marker gjerne både overkant og underside, og merk hvilken linje som er hvilken. Én enkelt strek kan ellers gi inntrykk av at hele konstruksjonen ligger på samme nivå. Hvis ferdig terrassegulv skal ligge høyere enn dagens overflate, må også dette nivået vises; ikke vurder fri høyde bare ut fra der du står nå. Sammenhold markeringene med døråpninger, vinduer og eksisterende takfot. Se også fra den vanlige inngangen, ikke bare fra ett punkt på terrassen. Noter eventuelle forskjeller mellom tegningen og det du ser på stedet, slik at de kan avklares samlet. Dette er en enkel visuell kontroll, ikke en erstatning for oppmåling eller faglig vurdering av fasaden og konstruksjonen. Den kan likevel gjøre det lettere å oppdage om taket vil oppleves lavt over inngangen.
Samle de avklarte målene i én tegning eller ett samlet underlag: ferdig gulv, fri høyde på relevante steder, totalhøyde, takets stillinger og forholdet til fasaden. Skriv også inn forhold som fortsatt er uavklart, for eksempel et planlagt dekke eller tilbehør du ennå ikke har valgt. Hvis gulvnivå, taktype eller plassering endres senere, bør høydene vurderes på nytt; de gamle målene kan da gjelde en annen løsning. Når du ber om mål for pergolaen i Premium Vinduers sortiment, bruk produktnavnet til å identifisere modellen og be om prosjektets målsatte snitt. Da bygger høydevalget på terrassen din, ikke på et antatt standardmål.
Vanlige spørsmål
Hvilken høyde bør en pergola ha?
Det finnes ikke ett høydevalg som passer alle terrasser. Ta utgangspunkt i ferdig gulvnivå, hvor mye fri høyde du trenger i gangsonene, takets bevegelse og hvordan taklinjen møter fasaden. Sammenlign disse punktene i et målsatt snitt før du bestemmer deg.
Hvordan måler jeg fri høyde under pergolaen?
Mål loddrett fra ferdig terrassegulv til den laveste delen over området du vil bruke. Vis målepunktet tydelig, og ta med bevegelige deler i stillingene som påvirker klaringen. Mål gjerne flere steder hvis gulvet eller takhøyden varierer.
Må takets bevegelse vises i tegningen?
Ja, hvis taket kan åpnes eller justeres, er ikke lukket stilling nok til å vurdere høyden. Tegningen bør vise hvilke deler som beveger seg, og hvor de befinner seg i stillingene som har betydning for fri høyde og fasaden.
Skal jeg måle fra eksisterende terrasse eller ferdig gulv?
Bruk nivået på overflaten du skal gå på når arbeidet er ferdig. Hvis gulvet skal bygges opp eller endres, bør både dagens og planlagt nivå være tydelig merket. Da blir det klart hvilket nivå fri høyde er målt fra.
Hva bør et snitt til tilbudet vise?
Vis ferdig gulv, fasade og åpninger, pergolaens plassering, underside og totalhøyde. For et bevegelig tak bør relevante stillinger også fremgå. Tegningen må angi hvor målene gjelder, og hvilket nivå de måles fra.
Riktig pergolahøyde kan ikke leses ut av ett totalmål. Den må fungere over ferdig gulv, gi den klaringen du trenger under relevante takstillinger og passe visuelt til fasaden. Et snitt fra vegg til ytterkant gjør forskjellene målbare. Når referansepunkt, modell og konfigurasjon er tydelig angitt, kan du vurdere både passasjen og helhetsinntrykket før du bestemmer deg for et bestemt mål.
