Skjulte rør og kabler: undersøk før du borer til pergola
Pergola og skjulte installasjoner
Før du borer eller graver for å forankre en pergola, må du undersøke hva som kan ligge under bakken, i et dekke eller bak en vegg. Gamle tegninger gir nyttige spor, men viser ikke nødvendigvis dagens forhold. Bruk dokumentasjon, ledningspåvisning og vurdering av underlaget før du fastsetter festeplassene.
Hvorfor hele arbeidsområdet må undersøkes
Et planlagt stolpepunkt ser avgrenset ut, men arbeidet kan berøre et større område. Boring, oppgraving, forskaling og eventuell framføring av rør eller kabel krever plass rundt selve festet. En skjult vannledning, avløpsledning, strømkabel eller telekabel kan krysse stolpepunktet, ligge langs kanten av gravefeltet eller gå diagonalt under et dekke. Hvis plasseringen fastsettes før traseene er undersøkt, kan arbeidet stoppe etter at gravingen har startet. Skade på en installasjon kan gi driftsavbrudd, reparasjoner og endringer i prosjektet. Kartleggingen må derfor omfatte hele arbeidsområdet og alle inngrep, ikke bare punktene der stolpene etter den første skissen skal stå. Spor etter tidligere inngrep, som eldre fundamenter eller reparerte flater, kan også kreve nærmere avklaring.
Ta med mulige alternative plasseringer, midlertidig adkomst for utstyr, stedet der masser skal tas opp, og eventuelle føringer inn mot bygget. En ledning kan ligge utenfor fotens sentrum, men innenfor området som berøres når et fundament etableres. For en veggmontert løsning må skjulte installasjoner bak boreflaten vurderes særskilt; samtidig kan arbeid nær fasaden komme i konflikt med nedgravde føringer. Lag en foreløpig skisse med pergolaens fotavtrykk, støttepunkter og planlagte inngrep, og la plasseringen stå åpen til opplysningene om ledningene er innhentet. Ta med realistiske alternativer hvis det er rom for det. Da blir det lettere å endre planen før arbeidet er bestilt.
Hva gamle ledningskart kan og ikke kan vise
Begynn med dokumentasjonen som allerede finnes for huset og tomten: situasjonsplaner, tegninger for vann og avløp, strøm, tele og data, drenering, varmeanlegg og eventuelle private installasjoner. Se også etter fakturaer, beskrivelser etter oppussing, bilder fra før belegningsstein eller terrasse ble lagt, og notater fra tidligere håndverkere. Spør tidligere eier, styret eller den som utførte arbeidet hvis opplysningene er uklare. Dokumentene kan vise hvem som kjenner anlegget, når en trasé ble lagt, og om området er endret siden. Et konkret spørsmål om arbeider etter siste oppdaterte tegning gir ofte bedre avklaring enn et generelt spørsmål om det finnes kabler. Innhent også modelltegninger for løsningen du vurderer, for eksempel Premium Vinduer Bioklimatisk Pergola. Da kan støttepunktene på modelltegningen sammenholdes med opplysningene om tomten før plasseringen fastsettes.
Les tegningene som historiske og planleggingsmessige spor, ikke som garanti for nøyaktig plassering. Kontroller dato, revisjon, målestokk og om dokumentet viser planlagt trasé eller anlegget slik det faktisk ble utført. En oversikt kan være skjematisk, utelate private føringer eller være laget før senere gravearbeider. En linje på papir forteller heller ikke nødvendigvis hvor dypt eller presist en ledning ligger i dag. Sammenlign dokumenter fra ulike år, og merk avvik i stedet for å velge den nyeste skissen uten å kontrollere hva den dekker. Ikke bruk et skjermbilde eller en grov situasjonsplan til å måle fram et borepunkt. Skriv hvem som har gitt opplysningen, og merk den som bekreftet, omtrentlig eller ukjent. Manglende tegning betyr ikke at området er fritt for rør og kabler.
Finn ut hvem som har opplysninger om hver ledning
Lag en liste over hvilke typer installasjoner som kan finnes, og finn ut hvem som har opplysninger om hver av dem. Det kan være eiere eller driftsansvarlige for strøm, vann og avløp, telekommunikasjon, fjernvarme eller private anlegg på eiendommen. Hagebelysning, ledning til en bod, vanningsrør, drenssystem eller kabel til port og varmepumpe kan ha blitt lagt til etter at hovedtegningene ble laget. På en eiendom med flere brukere kan også felles føringer eller installasjoner fra et nabobygg være relevante. Ikke anta at én karttjeneste, én leverandør eller én tidligere eier kjenner alle traseene; de kan ha opplysninger om ulike deler av anlegget.
Be den aktuelle ledningseieren eller installatøren bekrefte hva dokumentasjonen dekker, og om det finnes private stikkledninger eller senere omlegginger i området. Noter datoen for svaret, hvilken del av tomten det gjelder, og eventuelle forbehold. Hvis et svar bare viser hovedtraséen fram til huset, bør du ikke tolke det som en bekreftelse på føringene inne på tomten. Hold spørsmål om eksterne nett atskilt fra spørsmål om byggets egne installasjoner, slik at hvert usikre punkt får en ansvarlig part. Hvis ingen kan bekrefte en trasé, skriv det tydelig i planen og få råd om videre påvisning. Da vet montøren hvem som skal kontaktes dersom kart, merking og forholdene på stedet ikke stemmer overens.
Bestill ledningspåvisning før festeplassene låses

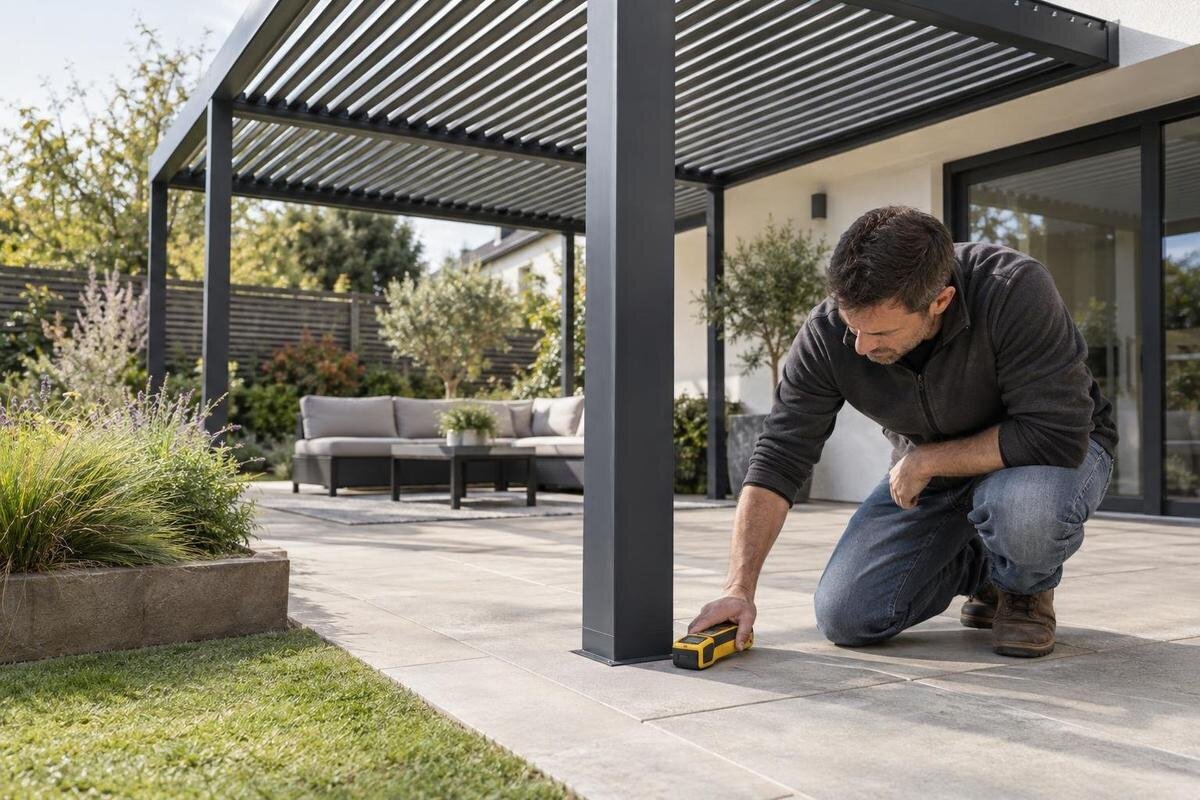

Når dokumentasjonen er samlet, bør relevante traseer undersøkes på stedet før du låser stolpepunktene. Bestill ledningspåvisning fra en fagperson eller tjeneste som dekker området, og gi dem både anleggsopplysninger og den foreløpige planen. Vis pergolaens fotavtrykk, gravefeltene og mulige alternative plasseringer; en bestilling som bare peker på senterpunktene for stolpene, kan gi et for snevert kontrollområde. Avklar hvilke typer rør og kabler som inngår, hvilke deler av arbeidsfeltet som blir undersøkt, og hvordan uavklarte eller utilgjengelige områder rapporteres. Planlegg kontrollen når skissen er konkret nok til å vise arbeidsfeltet, men før festepunktene bestilles eller merkes endelig. Be om begrensningene skriftlig, slik at arbeidslaget vet hva som gjenstår.
Påvisning er en undersøkelse med et bestemt omfang, ikke en garanti for at alt skjult er funnet. Resultatet avhenger blant annet av hva tjenesten kan lokalisere, og hvilke opplysninger den har fått. Les rapporten sammen med ledningskartene, og avklar tegnforklaring, usikkerhet, dato og områder som ikke kunne kontrolleres med den som utførte arbeidet. Hvis undersøkelsen ikke dekker en bestemt installasjon eller flate, må det avklares særskilt. Skal det bores i en vegg eller et støpt dekke, må skjulte installasjoner i selve bygningsdelen undersøkes separat; en kontroll av bakken dekker ikke automatisk den flaten. Vurderer du Premium Vinduer Veggpergola, bør forespørselen derfor vise både den aktuelle veggflaten og arbeidsområdet på bakken.
Tegn inn stolpene og hele arbeidsfeltet
Be om en målsatt tegning for den valgte pergolaløsningen, der støttepunktene og den planlagte forankringen er vist. Produktets generelle mål eller et salgsbilde kan ikke alene brukes til å plassere hull; den aktuelle tegningen og forankringsløsningen må sammenholdes med tomten. Skriv modellnavnet, eksempelvis Premium Vinduer Pergola, og sørg for at leverandør, montør og den som vurderer underlaget, arbeider ut fra samme tegningsversjon. Bruk referansepunkter som er gjenkjennelige på stedet, og vis områdene som skal graves, bores eller brukes til andre forbindelser. Hvis plasseringen ikke er endelig, merk hvilke punkter som er alternativer. Da kan påvisningen omfatte arbeidet som faktisk skal utføres.
Legg den foreløpige planen over tilgjengelig ledningsinformasjon, og marker forskjellen mellom kjent trasé, omtrentlig trasé og område uten tilstrekkelig informasjon. Tegningen bør ha dato, tydelige referansepunkter og en forklaring arbeidslaget forstår; ellers kan en strek tolkes som mer nøyaktig enn den er. Vis også om en opplysning gjelder bakken, et dekke eller en vegg, slik at ulike undersøkelser ikke blandes sammen. Be fagpersonen som utfører påvisning eller prosjektering, bekrefte hvordan usikkerhet og arbeidsområder skal vises. Ikke legg inn en egen sikkerhetsavstand uten grunnlag fra relevant fagperson eller ledningseier. Hensikten med oversikten er å oppdage konflikter mens plasseringen fortsatt kan endres.
Kontroller underlaget og forankringstegningen
At en ledning ikke krysser et tenkt stolpepunkt, betyr ikke at ethvert feste passer i underlaget. Forankringen må vurderes for den konkrete pergolaløsningen, og tegningene må stemme med det som faktisk finnes på stedet. Be om dokumentasjon som viser forankringsprinsippet og støttepunktene, og få underlaget undersøkt hvis oppbygningen er ukjent. Jord, belegning, støpt dekke og terrassebord kan skjule ulike lag og installasjoner; overflaten alene viser ikke hva som egner seg for innfestingen. For en konkret henvendelse bør modellnavn og tomteskisse følge med, for eksempel for den bioklimatiske pergolaen fra Premium Vinduer, slik at vurderingen gjelder løsningen du faktisk ser på.
Få en fagperson med relevant kompetanse til å vurdere konstruksjonen, underlaget og de nødvendige innfestingspunktene ut fra forholdene på stedet. Det er ikke forsvarlig å velge fundamentmål eller boreplass etter en generell regel når grunnforhold, dekke og løsning varierer. Hvis dekkets tykkelse eller oppbygningen ved en kant ikke er dokumentert, må dette avklares før ankerplassene fastsettes. Ikke flytt en stolpe eller sløyf et feste på eget initiativ for å komme utenom en ledning; endringen kan påvirke forankringsopplegget. Sørg for at vurderingen av konstruksjonen, de godkjente forankringstegningene og dokumentasjonen for det faktiske underlaget inngår i samme arbeidsgrunnlag. Avtal også hvem som bekrefter løsningen etter en eventuell endring.
Gjennomgå merkingen før graving
Før graving begynner, må den som utfører arbeidet ha både påvisningsresultatet og den endelige forankringstegningen. Gå gjennom dem på stedet sammen med montør eller entreprenør: Stemmer referansepunktene, er merkingen fortsatt synlig, og svarer det planlagte inngrepet til området som faktisk ble undersøkt? Følg arbeidsmetoden og avstanden til markerte føringer som er oppgitt av relevant ledningseier eller fagperson; ikke gjør egne antakelser om hvor det er trygt å bore. Hvis rapporten viser usikkerhet eller et område som ikke kunne undersøkes, skal arbeidsplanen si hvem som må avklare det før arbeidet der starter. For den bioklimatiske pergolamodellen må modellnavn og tegningsversjon framgå av arbeidsgrunnlaget, slik at montøren kan kontrollere at riktig tegning brukes. Hvis plassering eller terreng har endret seg siden påvisningen, be om en ny vurdering før arbeidet fortsetter.
Under arbeidet må markeringene forstås som hjelp til å følge en plan, ikke som tillatelse til å skjære gjennom eller flytte en installasjon. Hvis plasseringen avviker fra kartet, hvis en ukjent kabel, et rør eller en kanal kommer til syne, eller hvis merkingen forsvinner, stans arbeidet i det berørte området og få forholdet vurdert før du fortsetter. Ikke flytt, bøy eller åpne en ukjent føring for å få plass til et feste. Ved mulig skade må videre håndtering avklares med relevant ledningseier og fagpersoner; arbeidslaget bør vite på forhånd hvem som skal varsles. Noter hvor avviket oppsto, og oppdater tegningen når den nye informasjonen er bekreftet. Da slipper hver enkelt på byggeplassen å improvisere når noe uventet dukker opp.
Når en trasé kolliderer med et planlagt feste
Finner du en konflikt, finnes det flere mulige veier videre, men ingen bør velges bare fordi den virker raskest. Det kan være aktuelt å flytte hele pergolaen, endre plasseringen av støttene etter ny prosjektering, velge en annen forankringsløsning eller få ledningen flyttet av ledningseieren. Avklar først om konflikten gjelder selve borepunktet, graveområdet rundt det eller adkomsten for arbeidet; de kan kreve ulike endringer. Hva som er mulig, avhenger også av hvilken installasjon det gjelder, og hvilke krav den valgte pergolaløsningen stiller til støtteplasseringen. Tegn inn konflikten nøyaktig og send den sammen med modell og opplysninger om underlaget til dem som kan vurdere alternativene. Ikke grav videre for å lete etter en omvei på egen hånd.
En flyttet fot kan påvirke avstanden mellom støtter, forbindelser og lastfordeling; det er derfor ikke nok at et nytt punkt ser ledig ut på kartet. Be ansvarlig fagperson, leverandør eller montør avklare om løsningen fortsatt følger riktig forankringsopplegg, og be ledningseieren vurdere eventuell omlegging. Vurderingen må gjelde modellen som faktisk er valgt, for eksempel Veggpergola fra Premium Vinduer, ikke bare en generell skisse. Hvis en ledning skal flyttes, må arbeidet planlegges med den ansvarlige for installasjonen. Få endringene inn i en revidert tegning og arbeidsplan før nye bore- og gravepunkter settes ut.
Dokumenter hvilke opplysninger montøren skal bruke
Samle relevante papirer i én prosjektmappe: ledningskart, svar fra eiere og installatører, påvisningsrapport, bilder av markeringer, tegning med planlagte feste- og gravepunkter og notat om det som ikke er avklart. Skriv dato og versjonsnummer på dokumentene, og bruk tydelige betegnelser som «bekreftet», «omtrentlig» og «ukjent» der det er nødvendig. Bilder bør vise hvor markeringene ligger i forhold til faste punkter, ikke bare være nærbilder av maling på bakken. Ta med tegnforklaring, kontrollens omfang og kontaktopplysninger for dem som har undersøkt området. Da kan montøren se hva opplysningene dekker, og en løs skisse blir ikke forvekslet med en endelig forankringsplan.
Før arbeidet avtales, må den som skal bore eller grave få siste versjon, ikke en eldre plan fra tilbudsfasen. Ta med valgt modellnavn, den aktuelle forankringstegningen og dokumentasjon på at underlaget er vurdert. Gjelder prosjektet modellen Premium Vinduer Pergola, må prosjektmappen vise hvilke konkrete feste- og gravepunkter som er vurdert for denne løsningen på stedet. Oppdater dokumentene dersom påvisningen fører til flytting, underlaget viser seg annerledes, eller et annet fagfirma endrer en trasé. Del samme versjon med alle som skal utføre eller samordne arbeidet, og avtal hvem som oppbevarer materialet for senere arbeid på tomten.
Når festeplanen kan fastsettes
Festeplanen kan først låses når det finnes et sammenhengende grunnlag: dokumentasjonen er gjennomgått, relevante ledningseiere er kontaktet, påvisningen dekker hele det planlagte arbeidet, usikre områder er avklart eller holdt utenfor arbeidsfeltet, og underlaget er vurdert mot den valgte forankringen. Tegningene må samsvare med modellen og plasseringen som faktisk skal bygges. Hvis ett punkt fortsatt bygger på gjetning, skal det ikke skjules i en ferdig plan; behold alternativer og få svar før arbeidet settes ut. En god beslutning viser hva som er kjent, hvem som har bekreftet det, og hvilke områder som ikke inngår i påvisningen. Det gir et tydelig grunnlag for å avgjøre om hele arbeidet kan starte, eller om deler må vente på nærmere avklaring.
Når siste versjon er klar, gå gjennom den med entreprenør eller montør før boring og graving avtales. Bekreft at markeringene på bakken stemmer med tegningen, at alle endringer er tatt med, og at arbeidslaget vet hvem det skal kontakte hvis noe uventet dukker opp. For den aktuelle veggpergolaen fra Premium Vinduer må det endelige forankringsgrunnlaget også omfatte vurderingen av veggen og de skjulte føringene der. Kontroller at denne delen av arbeidet er avklart, ikke bare undersøkelsene i bakken. Hvis kart eller markeringer ikke samsvarer, må planen avklares på nytt før arbeidet starter. Da blir beslutningsgrunnlaget tydelig, og et uventet funn fører til ny vurdering i stedet for improvisasjon.
Vanlige spørsmål
Er det nok å bruke tegningene jeg allerede har?
Nei. Eldre tegninger kan være skjematiske, mangle private føringer eller vise forholdene før senere gravearbeider. Kontroller dato og hva tegningen dekker, spør relevante eiere eller installatører, og få arbeidsområdet undersøkt før du fastsetter boring eller graving.
Kan jeg bore der påvisningen ikke viser noen ledning?
Ikke uten videre. Manglende markering betyr ikke nødvendigvis at alle typer rør og kabler er undersøkt. Be den som utførte påvisningen forklare omfang og begrensninger, sammenhold svaret med dokumentasjonen, og få uavklarte områder vurdert før du begynner.
Hva gjør jeg hvis et planlagt stolpepunkt kolliderer med en kabel?
Ikke flytt eller sløyf stolpen på egen hånd. Be en fagperson vurdere endret plassering eller forankring, og avklar eventuell flytting av kabelen med ledningseieren. Oppdater tegningen og påvisningsgrunnlaget før arbeidet settes ut.
Må veggen undersøkes i tillegg til bakken?
Ja, hvis pergolaen skal festes i en vegg. Undersøk både bakken rundt arbeidsområdet og den aktuelle boreflaten. En kontroll av nedgravde føringer sier ikke automatisk noe om skjulte rør og kabler inne i veggen.
Når bør festeplassene fastsettes endelig?
Når dokumentasjon og påvisning dekker arbeidsområdet, usikre punkter er avklart, og underlag og forankring er vurdert for den valgte løsningen. Gi montøren siste versjon av tegninger og rapport før boring eller graving avtales.
Kartlegging av rør og kabler er en del av prosjekteringen av pergolafestene. Bruk eksisterende dokumentasjon til å stille presise spørsmål, få relevante traseer påvist, og sammenhold resultatet med en forankringstegning og dokumentert vurdering av underlaget. Når både kjente forhold og usikkerheter er synlige, kan plasseringen vurderes før gravingen begynner. Hvis kart, merking og forholdene på stedet ikke stemmer, må planen endres eller avklares før arbeidet fortsetter. Målet er en festeplan som tar hensyn til både pergolaens forankring og installasjonene i hele arbeidsområdet.
