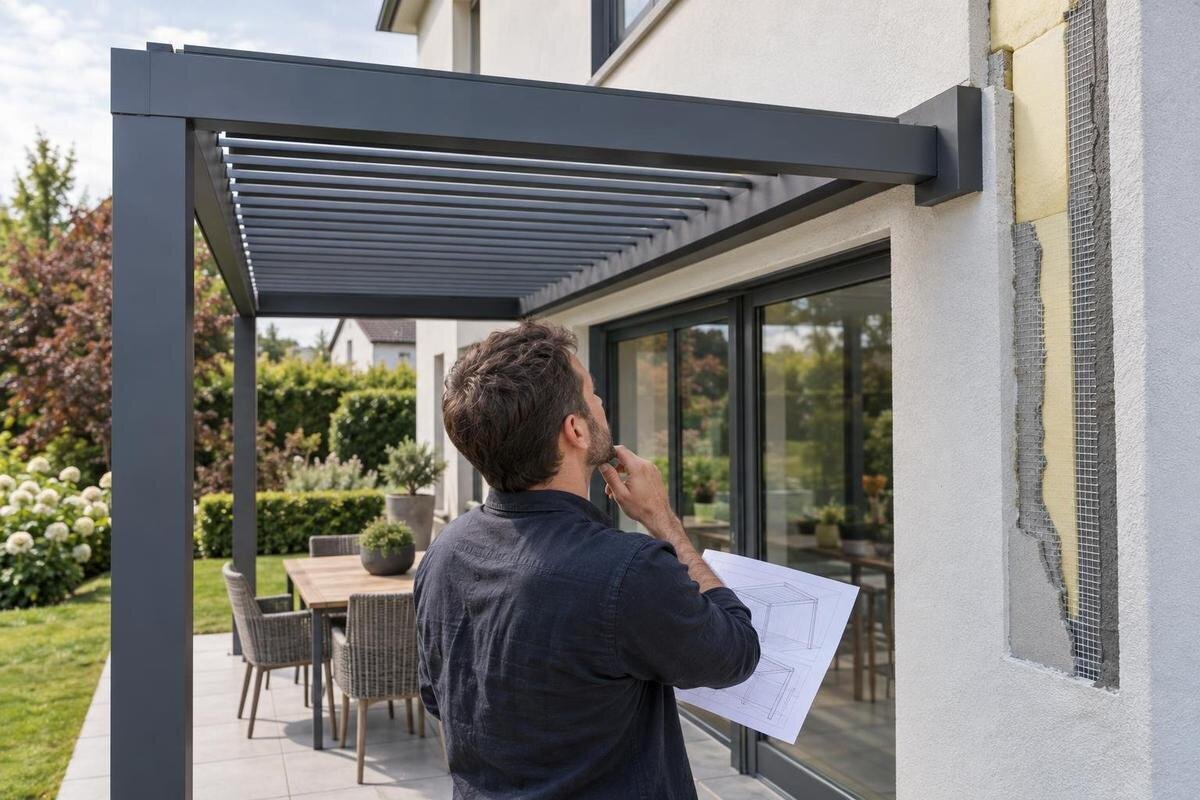

Veggmontert pergola ved yttervegg med utvendig isolasjon
Pergola ved isolert yttervegg
En veggmontert pergola ved en yttervegg med utvendig isolasjon kan ikke vurderes ut fra fasadens synlige overflate alene. Puss, isolasjonsplater eller kledning skjuler ofte bæresjiktet, og avstanden fra dette til pergolaens feste påvirker hvordan kreftene må overføres. Før modell og plassering fastsettes, bør veggens oppbygning kartlegges og forbindelsen prosjekteres for den konkrete konstruksjonen. Her får du vite hva som må undersøkes, hvilke tegninger og opplysninger som trengs, og hvorfor en generell monteringsanvisning ikke kan erstatte en stedstilpasset vurdering.
Fasadeisolasjonen er ikke et feste
Utvendig isolasjon inngår i klimaskjermen, men er ikke automatisk et bærende underlag for en pergola. En pusset fasade kan ha puss, armering og isolasjonsplater utenpå den opprinnelige veggen. En kledd fasade kan ha luftespalte og lekter mellom kledningen og bærekonstruksjonen. Lagene har ulike oppgaver, og en hard overflate sier ikke om den tåler belastningen fra en utstikkende pergolakonstruksjon. Tidligere etterisolering kan dessuten skjule hvor den opprinnelige veggflaten ligger eller ha endret avstanden fram til den. Bæresjiktet må derfor identifiseres ut fra dokumentasjon og undersøkelse, ikke gjettes ut fra farge, puss eller kledning.
Skillet er viktig fordi veggfestet står utenfor bæresjiktet når isolasjon og kledning ligger mellom. Forbindelsen må føre kreftene inn i den bærende konstruksjonen uten at mellomliggende lag klemmes, skades eller brukes som utilsiktet støtte. Lekter som holder fasadekledning, er ikke uten videre dimensjonert for en ekstra konstruksjon. En lang skrue gjennom flere lag svarer heller ikke automatisk på spørsmål om forankring, trykk og bevegelse. Fasaden beskytter også mot vann og luftlekkasjer, så hvert festepunkt må vurderes som en del av hele veggen. Det at et feste kan monteres fysisk, betyr ikke i seg selv at det er dokumentert for oppgaven.
Finn ut hva som ligger bak fasaden
Start med å fastslå hva som finnes bak fasadens synlige lag, ikke bare hvilken overflate du ser. Bærekonstruksjonen kan være bindingsverk, massiv mur eller betong, men også hulromsmur eller en kombinasjon av eldre og nyere lag. Utenpå kan det ligge isolasjon, puss, kledning eller en luftet fasade. Etterisolering, utskifting av vinduer og annet fasadearbeid kan ha endret oppbygningen fra det som står på opprinnelige tegninger. Finn fram snitt, materialbeskrivelser, dokumentasjon fra rehabilitering og bilder fra byggeperioden hvis de finnes. Bruk dette som utgangspunkt, og undersøk om veggen kan ha blitt endret senere.
Ved befaring bør lagrekkefølgen avklares ved den planlagte festelinjen, fra ytterflate til bærende sjikt. Se også etter skjøter, hulrom, lekter, tidligere reparasjoner og skjulte installasjoner. Veggen kan være annerledes ved et vindu, et hjørne eller en overgang enn på et ubrutt felt. Marker derfor på en fasadeskisse hvilke områder opplysningene gjelder. Et bilde fra én del av huset bør ikke uten videre brukes som beskrivelse av hele veggen. En visuell vurdering alene dokumenterer heller ikke hvilke konstruksjonsdeler som kan ta last. Hvis dokumentasjonen ikke gir svar, må en fagperson velge hvordan veggen bør undersøkes. Eventuelle undersøkelser må planlegges slik at de ikke skader vindsperre, regntetting, lufttetting eller skjulte ledninger. Samle resultatene i en beskrivelse som skiller mellom det tegningene viser, det som er bekreftet på stedet, og det som fortsatt er usikkert. Da blir det tydelig hvilke deler av festelinjen det finnes grunnlag for å vurdere, og hvor det trengs flere opplysninger.
Pergolaens laster må ha en dokumentert lastvei
En veggmontert pergola belaster ikke veggen bare med sin egenvekt. Vind kan gi krefter i flere retninger, og utstikk, plassering, takoppbygning og eventuelle skjermer påvirker hva som skal vurderes. Eventuell snøpåvirkning må også ses i lys av modellens utforming og planlagte bruk. Fagpersonen trenger derfor de faktiske målene, plasseringen og en tegning for den aktuelle konfigurasjonen, ikke bare et produktfoto eller et anslag over arealet. Beskriv hva du ønsker å bestille, og skill dette fra tilbehør eller endringer du bare vurderer. Da er det lettere å se hva vurderingen omfatter. Oppgi også forhold ved stedet som kan påvirke eksponeringen. Hvis du sammenligner to størrelser eller oppstillinger, bør begge beskrives tydelig; en vurdering av den ene kan ikke uten videre overføres til den andre. Hvis størrelse, tak eller tilbehør endres etter vurderingen, må grunnlaget kontrolleres på nytt. Ta derfor vare på modellbetegnelse, tegning og målangivelser samlet, slik at senere endringer kan sammenholdes med utgangspunktet.
Kreftene må føres fra pergolarammen via den prosjekterte forbindelsen til bæresjiktet og videre gjennom konstruksjonen. Isolasjonen skaper avstand mellom fasadeflaten og dette sjiktet, og avstanden påvirker hvordan veggforbindelsen belastes. Eventuelle stolper og fundamenter kan inngå i samme system, men vegg og stolper deler ikke automatisk belastningen likt. Bruk Premium Vinduer Veggpergola som modellreferanse når du beskriver ønsket oppstilling. I vurderingen bør det komme fram hvilke deler av pergolaen som støttes av veggen, og hvordan forbindelsen inngår i den samlede konstruksjonen. Slik blir lastveien beskrevet for både modellen, veggen og plasseringen på stedet.
Innfestingen må tilpasses bæresjiktet
Når bæresjiktet er kjent, må innfestingen prosjekteres for det aktuelle materialet, tilstanden og fasadeoppbygningen. Tegningen bør vise hvordan forbindelsen går forbi isolasjonen og overfører kreftene til konstruksjonen bak, og beskrive hvilke festepunkter og avstander som gjelder. Valg av komponenter, dimensjoner og eventuelle kontrollkrav må fastsettes for den konkrete løsningen av en fagperson. Dette handler ikke bare om å velge en lang nok skrue: feil type eller plassering kan bety at festet ikke får forventet forankring, eller at fasadelagene tar belastning de ikke er ment for. En generell liste over skruer eller plugger kan ikke dekke alle yttervegger.
Underlaget kan variere selv på én bygning. Massiv betong, tegl med hulrom, eldre mur og trestendere gir ulike forutsetninger, mens fukt, sprekker eller tidligere reparasjoner også kan påvirke vurderingen. Få dokumentert hvilket sjikt løsningen bygger på, og hva som skal bekreftes på stedet før montering. Det bør være mulig å forstå av tegningen hvilken del av veggen hvert planlagt feste skal forankres i. Hvis undersøkelsen viser flere materialer langs festelinjen, må dette framgå av grunnlaget, ikke samles under en upresis betegnelse som «murvegg». Hvis Premium Vinduer Pergola er blant modellene du sammenligner, oppgi modellnavnet når du ber om relevant tegningsgrunnlag. Avklar deretter hvilken oppstilling som vurderes, og om den innebærer en forbindelse til huset. Modellvalg og valg av veggfeste er ikke det samme. Hvis veggen ikke stemmer med forutsetningene for den prosjekterte løsningen, må avviket vurderes før arbeidet går videre.
Gjennomføringen må ivareta fasadens funksjon
En veggtilslutning påvirker fasadens ytre lag, så fuktsikring må planlegges sammen med den bærende forbindelsen. Regn og smeltevann skal fortsatt ledes ut, og lag for vindtetting, drenering og uttørking må ikke utilsiktet blokkeres. Hvordan dette løses, avhenger av om veggen har pusset isolasjon, luftet kledning eller en annen oppbygning. En detalj som fungerer på én fasadetype, er ikke automatisk egnet på en annen. Vann som kommer inn bak kledningen, kan være skjult lenge. Avklar derfor overgang, tetting og eventuell bruk av beslag før monteringen starter, ikke først når fasaden lukkes.
Det bør være tydelig hvem som prosjekterer og utfører overgangen rundt festepunktene, og hvordan arbeidet kontrolleres før det skjules. En generell anbefaling om fugemasse eller beslag er ikke en erstatning for en detalj som passer fasadesystemet. Beskrivelsen bør skille mellom selve den bærende forbindelsen og arbeidet med å gjenopprette beskyttelsen rundt den. Hvis ulike fagpersoner utfører disse oppgavene, må det være avklart hvem som har ansvar for overgangen mellom dem. Forbindelser gjennom isolasjonen kan dessuten gi lokale kuldebroer; betydningen må vurderes ut fra den aktuelle veggen, ikke gjettes fra isolasjonstykkelsen alene. Dersom du ser på Premium Vinduer Bioklimatisk Pergola, må den aktuelle modellen og oppstillingen inngå når veggtilslutningen og fasadeovergangen vurderes. Avklar både hva som skal kontrolleres mens detaljene er synlige, og hvordan den ferdige overgangen kan følges opp. Dette er to forskjellige kontrollmuligheter, og den ene bør ikke bli stående som en uavklart erstatning for den andre.
Avklar modell, mål og festelinje
Fastsett hvilken modell, størrelse og oppstilling som faktisk skal vurderes før noen tegner veggfestet. Be om en måltegning for den aktuelle varianten, og avklar hvor veggtilslutningen ligger, hvilket utstikk som er planlagt, og hvor eventuelle stolper skal stå. Et illustrasjonsfoto kan vise utseende, men er ikke et mål- eller innfestingsgrunnlag. Sammenhold festelinjen med den delen av veggen der bæresjiktet kan dokumenteres. Hvis den ønskede plasseringen ligger ved et vindu, en dør eller en veggovergang, kan mål eller plassering måtte endres før forbindelsen prosjekteres.
Kontroller også at vinduer og dører kan åpnes, at ventiler og fasadedeler fortsatt er tilgjengelige, og at plasseringen ikke kolliderer med nedløp, beslag eller takutstikk. En åpning kan bryte opp bærende elementer i veggen, og et festepunkt kan komme i konflikt med en del av fasaden som må holdes åpen for drenering eller inspeksjon. Marker hindringene på samme skisse som pergolaens ønskede plassering, slik at forholdet mellom dem blir synlig. Skill mellom fasadens ytterflate og det bærende sjiktet når avstander beskrives; det må være klart hvilken flate et mål er tatt fra. Produktsiden for Veggpergola fra Premium Vinduer kan brukes som modellreferanse sammen med skissen. Oppgi hvilke mål som er foreløpige, og hvilke som er kontrollert. Dersom pergolaen flyttes for å unngå en hindring, må den nye festelinjen vurderes mot veggens oppbygning. En ledig plass på fasaden er ikke nødvendigvis en egnet plass for innfesting.
Vurder vegg, stolper og fundament samlet
En veggmontert pergola kan bruke både veggforbindelse og stolper med fundamenter, men funksjonen til hvert støttepunkt må være definert i samme konstruksjonsvurdering. Ikke anta at veggen bare holder den ene kanten på plass, eller at stolpene tar resten; lastfordelingen følger den aktuelle geometrien og forbindelsene. Veggfeste, ramme, stolper og underlag må derfor vurderes som ett system. Hvis et veggpunkt ikke kan forankres slik tegningen forutsetter, kan et ekstra stolpepunkt eller en endret plassering ikke uten videre regnes som en likeverdig erstatning. Hele oppstillingen må vurderes på nytt.
Undersøk også hva stolpene eventuelt skal stå på. En terrasseoverflate forteller ikke nødvendigvis hva slags underlag som ligger under, eller om det passer til den planlagte oppstillingen; dette må avklares separat fra veggens bæresjikt. Det finnes ingen fast fundamentstørrelse som passer alle tomter og konfigurasjoner. Når du vurderer den bioklimatiske pergolamodellen fra Premium Vinduer, bør fagpersonen få vite hvilke støttepunkter og mål som faktisk inngår. Da vurderes den planlagte løsningen, ikke bare produktkategorien. Hvis underlaget ved stolpene er ukjent, bør det avklares før du låser plasseringen av veggtilslutningen.
Dette bør være klart før befaringen
En befaring blir mer målrettet når du samler informasjon på forhånd. Finn fram tegninger, opplysninger om byggeår og dokumentasjon fra etterisolering eller annet fasadearbeid. Bilder fra før kledningen eller isolasjonen ble montert, kan være nyttige hvis de finnes. Ta bilder av ytterveggen fra flere vinkler, særlig rundt åpninger, hjørner, takutstikk og synlige skader eller reparasjoner. La oversiktsbildene vise hvor pergolaen er tenkt plassert, og knytt nærbilder til samme område med en enkel merking. Da blir det lettere å forstå hvor en detalj hører hjemme. Noter hvilken pergola du vurderer, foreløpige mål, ønsket høyde og nøyaktig plassering. Ta også med det du vet om eksisterende gjennomføringer og skjulte installasjoner, og skill mellom bekreftede opplysninger og det du er usikker på. Mangler du eldre tegninger eller bilder, bør dette oppgis tydelig. Hensikten med forberedelsene er å gi befaringen et konkret utgangspunkt, ikke å erstatte undersøkelsen av veggen.
Avklar hvem som skal undersøke bæresjiktet, prosjektere innfestingen og beskrive fasadeovergangen, og hvem som skal utføre og kontrollere arbeidet. Spør om det trengs ytterligere undersøkelser for å bekrefte tegningene eller finne en egnet festelinje. Be om å få forutsetningene skriftlig, blant annet hvilken veggtype, modell og oppstilling vurderingen gjelder. Hvis du har valgt modellen Premium Vinduer Pergola, kan du legge ved produktsiden sammen med målene og bildene. Den gir en modellreferanse, men erstatter ikke stedstilpassede tegninger eller dokumentasjon av veggen.
Hva en stedstilpasset innfestingstegning bør vise
En prosjektert innfestingstegning bør være konkret nok til at den kan sammenholdes med veggen på stedet. Den bør vise et snitt gjennom relevante fasadelag, identifisert bæresjikt og hvordan forbindelsen mellom bæresjiktet og pergolaen er utformet. Det må være tydelig hvilke festepunkter og hvilken oppstilling tegningen gjelder, hvilket underlag som er lagt til grunn, og hva som må kontrolleres før arbeidet starter. Valg av festemidler, dimensjoner og øvrige konstruksjonsdetaljer må fastsettes av fagpersonen for denne løsningen. En generell artikkel kan ikke angi slike spesifikasjoner for en vegg som ikke er undersøkt.
Be om at tegningen også samordnes med fasadens tetting og eventuelle stolper og fundamenter. Den bør forklare hva som skal skje hvis veggen avviker fra forutsetningene, eller et planlagt festepunkt ikke kan brukes. Bruk produktopplysningene for veggpergolaen som modellreferanse, og kontroller at dokumentasjonen gjelder varianten og oppstillingen du faktisk vurderer. Modellnavn alene er ikke nok til å skille mellom alternative størrelser og plasseringer i ditt prosjekt. Tegningsdato og revisjonsbetegnelse gjør det lettere å holde oversikt dersom løsningen endres underveis. Sørg for at den som monterer, og den som utfører fasadearbeidet, bruker samme oppdaterte grunnlag. Avtal hvem som kontrollerer underlaget før montasje, og hvordan utført arbeid dokumenteres før forbindelsen skjules. Dokumentasjonen bør gjøre det mulig å sammenholde det som er utført, med det som er tegnet. Et katalogbilde, en muntlig forsikring eller en tegning for en annen veggtype gir ikke samme grunnlag.
Når veggtilslutningen ikke kan dokumenteres
Undersøkelsen kan vise at det ønskede festeområdet har ukjent, utilstrekkelig eller skadet bæresjikt, eller at innfestingen kommer i konflikt med en åpning eller fasadens drenering. Da bør arbeidet vente til forholdet er avklart, heller enn at festepunktet improviseres. Det kan være aktuelt å flytte pergolaen, endre modell eller få vurdert en annen støtteløsning. Hvert alternativ endrer forutsetningene, så vurderingen må oppdateres. Kledning, isolasjon eller en nærliggende veggdel som ikke er kontrollert, blir ikke et dokumentert feste fordi den ligger nær den planlagte plasseringen.
En oppstilling som står på egne stolper, kan være et alternativ å utrede, men antall stolper alene viser ikke om konstruksjonen er uavhengig av veggen. Stolper, fundamenter og avstand til fasaden må vurderes for den aktuelle løsningen, og plasseringen må fortsatt ta hensyn til drenering og vedlikehold. Hvis du sammenligner produktopplysningene for Premium Vinduer Pergola med en veggmontert modell, bør du skille mellom ønsket utseende og den bæringen som faktisk er planlagt. Avklar om alternativet fortsatt har en konstruktiv forbindelse til huset, eller om det skal ha egen bæring. Det avgjør hvilke deler av den opprinnelige vurderingen som fortsatt er relevante. Å gå fra veggtilslutning til egen bæring er en ny prosjekteringsoppgave, ikke bare et annet valg av festemiddel.
Vanlige spørsmål
Kan en pergola festes gjennom utvendig isolasjon?
Det kan være mulig hvis en stedstilpasset løsning fører kreftene videre til et dokumentert bærende sjikt, samtidig som fasaden ivaretas. Isolasjonen og overflatebelegget må ikke uten videre regnes som feste. Om veggen egner seg, må vurderes ut fra den faktiske oppbygningen.
Hvordan finner jeg ut hva slags vegg jeg har?
Begynn med byggtegninger, dokumentasjon fra etterisolering eller annet fasadearbeid og eventuelle bilder fra byggeperioden. Få oppbygningen kontrollert ved den planlagte festelinjen. En visuell vurdering alene viser ikke sikkert hvilket sjikt som kan ta opp lasten.
Er en generell monterings- eller produkttegning nok?
Ikke nødvendigvis. En modelltegning kan identifisere pergolaen og vise en generell utforming, men sier ikke automatisk noe om veggens materialer, tilstand eller fasadelag. Innfestingen må vurderes for det aktuelle stedet og dokumenteres for den valgte modellen og oppstillingen.
Er tykkelsen på isolasjonen nok til å bestemme innfestingen?
Nei. Tykkelsen forteller noe om avstanden fram til bæresjiktet, men ikke hva slags underlag som finnes bak, eller hvordan forbindelsen skal utformes. En fagperson må vurdere veggens oppbygning, tilstand, pergolaens mål og planlagte støttepunkter før festemidler og detaljer fastsettes.
Hva gjør jeg hvis bæresjiktet ikke kan dokumenteres?
Vent med å velge feste til veggen er undersøkt av en fagperson. Det kan bli aktuelt å endre plassering, modell eller støtteløsning. En løsning med stolper som ikke er avhengig av veggen, krever også en egen vurdering av oppstilling og fundamenter.
Vurderingen må ta utgangspunkt i den virkelige veggen, ikke i hvor solid fasaden ser ut. Når bæresjiktet er dokumentert, må løsningen beskrive lastveien fra den valgte pergolaen, forbindelsen gjennom isolasjonen og hvordan fasadens beskyttelse mot fukt skal ivaretas. Først når tegningen stemmer med veggens faktiske oppbygning, kan veggmontering vurderes på et reelt grunnlag. Hvis bæresjiktet eller festelinjen fortsatt er ukjent, mangler det underlag for å velge innfesting.
